U.S. Aircraft Carrier CV-10 Yorktown -1/350 Trumpeter

[Marcus Silva]

Gerson, o importante é vc compreender essa "teoria" do ferro, para poder alojar o seu corretamente. Eu imagino que o ferro que vem no kit tem essa "limitação", com haste e patas no mesmo plano, daí não dá para colocar correto no escovém, mas então precisa corrigir o defeito.

Veja como ficam os ferros na sua posição final, alojados no escovém. Apesar de serem modelos, estas imagens estão corretas.

[Marcus Silva]

Veja, mais ou menos 45 graus o angulo do plano da água com as patas do ferro. VISTA DE BORESTE DE OUTRO PORTA-AVIÕES, MAS É MEIO QUE REGRA GERAL PARA OUTROS NAVIOS.

[Marcus Silva]

Gerson, a "teoria" dos hélices é mais ou menos isso, como adiante na imagem. Usei o PA russo Kuznetsov, mas é bem parecido com o do USS Yorktown, pq basicamente é uma questão de passos de hélice. Repare que coloquei setas de giro, para indicar como os hélices devem rotacionar para dar marcha avante no navio. A boreste o passo dos dois hélices deve ser À DIREITA ( e girar no sentido horário, para marcha avante ) , e a bombordo os hélices devem ter passo À ESQUERDA ( e girar no sentido anti-horário, para marcha avante ).


Repare aqui em imagem do USS Intrepid CV11, irmão de classe do USS Yorkton, o hélice de boreste, o hélice mais interno, veja que seu passo é À DIREITA, daí fiz analogia com os hélices do porta-aviões russo, pq achei mais didático, já que mostram os 4 hélices. Compare aí com as peças que vc tem do seu kit, para avaliar isso.



Outras classes de navios utilizam as rotações inversas, cada tipo de navio tem suas características. Por exemplo, a classe de cruzadores americanos Ticonderoga rotacionam hélices de bombordo em horário, e a boreste anti-horário, para dar marcha adiante. Veja imagem

[Marcus Silva]

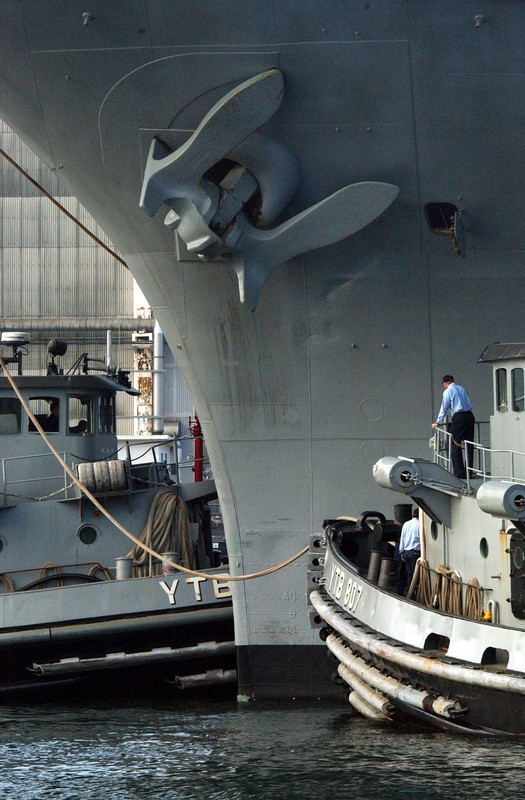

Veja imagem foto do USS Kitty Hawk, como aloja o ferro, bombordo do navio.

[Gerson B]

Marcus... mais uma vez obrigado por todas as informações. Consegui fazer a alteração no formato da âncora conforme havia falado. Tentei seguir também a orientação do ângulo de 45 graus.
Até que a minha "adaptação" não ficou tão ruim.



Depois farei mais efeito para "sujar" a mesma.

[Marcus Silva]

Sim, ficou um pouco melhor.

[Chicabum]

Fez uma diferença mesmo!
Muito bom!

[Gerson B]

Muito obrigado Pessoal.
Paralelo à montagem , estou fazendo mais alguns adicionais em 3d.
Observando algjmas fotos antigas, vi que usavam mini tratores para reboque no deck.



Ampliando, é possível ver a tripulação encostada nos tratores ao fundo.



Segue a impressão



A pintura vai ter que ser feita na ponta da agulha.

Outro teste foi com a tripulação que colei alguns para ver a aparência.

[paulo_prado]

Gerson, está ficando show, onde vc comprou esta tripulação, ou vc mesmo fez?

[Gerson B]

Gerson, está ficando show, onde vc comprou esta tripulação, ou vc mesmo fez?

Olá Paulo... a tripulação eu que fiz na impressora.. um pouco difícil de configurar..Tem que ser imagem plana senão não se consegue imprimir pois o tamanho de cada um é muito pequeno ( 4,85 mm de altura cada um na escala de 1/350)
